Κοπή με λέιζερ
Συστήματα λέιζερ CO₂ και ινών για άκρες χωρίς γρέζια και ακρίβεια διαστάσεων ±0,05 mm σε χάλυβα, αλουμίνιο και χαλκό.

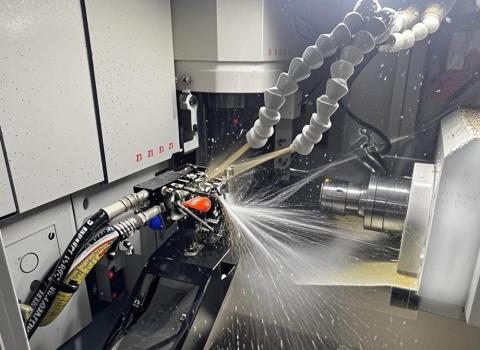

Η μηχανική κατεργασία ακριβείας χρησιμοποιεί μηχανές αριθμητικού ελέγχου υπολογιστή (CNC) για την κοπή, άλεση και διάτρηση μεταλλικών ή μη μεταλλικών υλικών. Επιτρέπει την παραγωγή πολύπλοκων επιφανειών και εξαρτημάτων υψηλής ακρίβειας με υψηλό βαθμό αυτοματισμού, ακρίβειας και αποτελεσματικότητας.
1Σειρά
Κέντρα κατεργασίας 5 αξόνων
2Σειρά
Κέντρα κατεργασίας 4 αξόνων
2Σειρά
Τόρνοι CNC
11Σειρά
CNC
| Προδιαγραφή συσκευής | |
| Κέντρα κατεργασίας 5 αξόνων | φ2-φ26 |
| Κέντρα κατεργασίας 4 αξόνων | φ2-φ20 |
| Τόρνοι CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Κέντρα CNC 5 όψεων | 1000mmX500mmX400mm |
Προϊόντα λαμαρίνας ακριβείας είναι κατασκευασμένα εξαρτήματα που παράγονται από λεπτά μεταλλικά φύλλα - συνήθως πάχους 0.5 mm έως 20 mm - μέσω ελεγχόμενων διαδικασιών κατασκευής, όπως κοπή με λέιζερ, διάτρηση CNC, πέδηση με πίεση, συγκόλληση και φινίρισμα επιφανειών. Ο όρος "ακρίβεια" υποδηλώνει αυστηρές ανοχές διαστάσεων (συνήθως ±0.05 mm έως ±0.1 mm), σταθερή επαναληψιμότητα και καθαρή ποιότητα επιφάνειας από την οποία εξαρτώνται οι διαδικασίες συναρμολόγησης κατάντη.
Στο Zhejiang Jiafeng, κατασκευάζουμε προϊόντα λαμαρίνας ακριβείας χρησιμοποιώντας κέντρα κατεργασίας 5 αξόνων, τόρνους CNC και εξοπλισμό φρεζαρίσματος πολλαπλών αξόνων, επιτρέποντας πολύπλοκες γεωμετρίες που δεν μπορεί να επιτύχει η συμβατική κατασκευή. Κάθε προϊόν φεύγει από το εργοστάσιό μας πιστοποιημένο και έτοιμο για ενσωμάτωση.
Η επιλογή του σωστού υλικού είναι η πιο σημαντική απόφαση στην κατασκευή λαμαρίνας ακριβείας. Ο παρακάτω πίνακας συγκρίνει τα πιο κοινά υλικά που επεξεργαζόμαστε, βοηθώντας σας να ταιριάξετε τις μηχανικές απαιτήσεις με την εφαρμογή σας.
| Υλικό | Αντοχή σε εφελκυσμό | Αντοχή στη διάβρωση | Βάρος | Τυπικό φινίρισμα | Καλύτερα για |
|---|---|---|---|---|---|
| Ανοξείδωτο ατσάλι 304 | 515–720 MPa | Εξοχος | Βαρύς | Βουρτσισμένο, Γυαλισμένο, Παθητικοποιημένο | Εξοπλισμός τροφίμων, ιατρικός, περιβλήματα |
| Ανοξείδωτο ατσάλι 316 | 485–690 MPa | Superior (προστέθηκε ο Mo) | Βαρύς | Ηλεκτρογυαλισμένο, Βουρτσισμένο | Θαλάσσια, χημικά, φαρμακευτικά |
| Χάλυβας ψυχρής έλασης (SPCC) | 270–370 MPa | Χαμηλό (χρειάζεται επίστρωση) | Βαρύς | Ηλεκτροστατική βαφή, Βαφή, Γαλβανισμός | Δομικά πάνελ, σασί, βραχίονες |
| Γαλβανισμένος χάλυβας (GI) | 270–370 MPa | Καλός | Βαρύς | Ηλεκτροστατική βαφή, Αστάρι | Περιβλήματα εξωτερικού χώρου, εξαρτήματα HVAC |
| Αλουμίνιο 5052 | 195–260 MPa | Πολύ Καλό | Φως | Ανοδίωση, Ηλεκτροστατική βαφή | Αεροδιαστημικοί πίνακες, ηλεκτρονικά, μεταφορές |
| Αλουμίνιο 6061 | 276–310 MPa | Καλός | Φως | Ανοδίωση, Clear coat | Μηχανικά επεξεργασμένα δομικά μέρη, ψύκτρες |
| Χαλκός C110 | 220–250 MPa | Μέτρια | Βαρύς | Επικασσιτέρωση, Παθητικοποίηση | Ράβδοι διαύλου, ηλεκτρικές επαφές, εναλλάκτες θερμότητας |
* Οι τιμές είναι ενδεικτικά εύρη. Οι τελικές προδιαγραφές εξαρτώνται από το πάχος, την ιδιοσυγκρασία και τη μέθοδο επεξεργασίας.

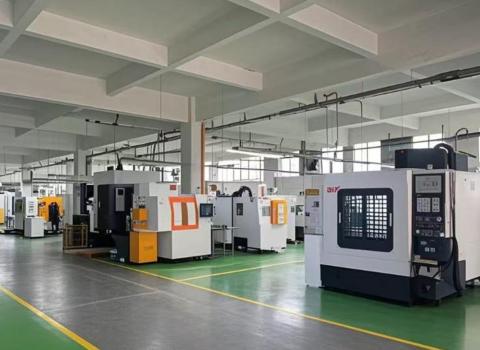

Η Jiafeng λειτουργεί ένα σύγχρονο εργαστήριο CNC ειδικά διαμορφωμένο για προϊόντα λαμαρίνας ακριβείας. Παρακάτω είναι μια τεχνική περίληψη του βασικού εξοπλισμού μας με επιτεύξιμα εύρη ανοχής.
| Τύπος εξοπλισμού | Ποσότητα | Εύρος εργασίας | Ανοχή θέσης | Κατάλληλα υλικά |
|---|---|---|---|---|

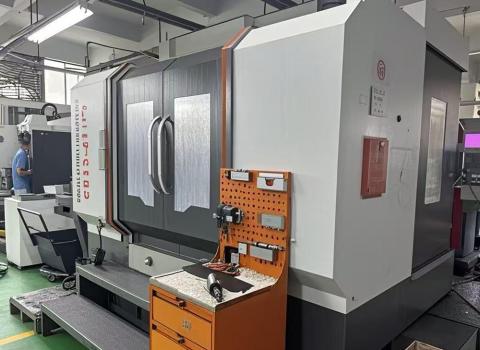

| Κέντρο κατεργασίας 5 αξόνων | 1 | φ2 – φ26 mm | ±0,005 χλστ | Χάλυβας, Αλουμίνιο, Χαλκός, Τιτάνιο |
| Κέντρο κατεργασίας 4 αξόνων | 2 | φ2 – φ20 mm | ±0,008 χιλ. | Χάλυβας, Αλουμίνιο, Πλαστικά |

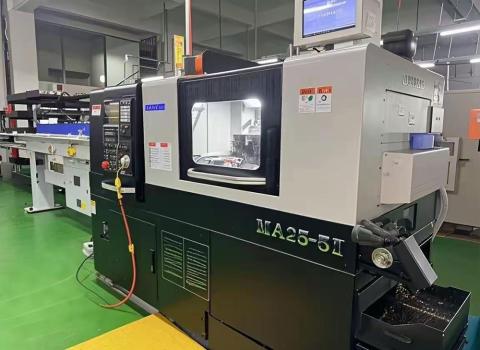

| Τόρνος CNC | 2 | Έως φ200 mm | ±0,01 χιλ. | Χάλυβας, Ανοξείδωτο ατσάλι, Αλουμίνιο |

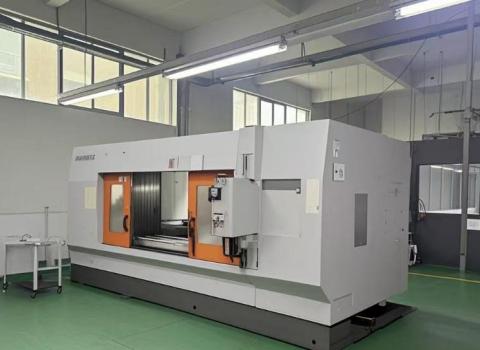

| Κέντρο φρεζαρίσματος CNC | 11 | 2050 × 500 × 400 χλστ. | ±0,02 χιλ. | Όλα τα μέταλλα, Σύνθετα υλικά |
| Κέντρο CNC 5 όψεων | — | 1000 × 500 × 400 χλστ. | ±0,01 χιλ. | Χάλυβας, Αλουμίνιο, Invar |
| Κοπή με λέιζερ ινών | — | Χάλυβας έως 20 mm | ±0,05 χιλ. | Ανθρακούχο χάλυβα, SS, Αλουμίνιο, Χαλκός |
| Φρένο τύπου CNC | — | Μήκος έως 3200 mm | Γωνία κάμψης ±0,3° | Χάλυβας, Αλουμίνιο, Γαλβανισμένο |
Οι ανοχές που εμφανίζονται είναι εφικτές υπό κανονικές συνθήκες παραγωγής. Αυστηρότερες ανοχές διαθέσιμες κατόπιν αιτήματος για κρίσιμες εφαρμογές.
Η σωστή επεξεργασία επιφάνειας παρατείνει τη διάρκεια ζωής του προϊόντος, ικανοποιεί τις κανονιστικές απαιτήσεις και σας δίνει προϊόντα λαμαρίνας ακριβείας την εμφάνιση που απαιτεί η αγορά σας.
| Τύπος φινιρίσματος | Διαδικασία | Πάχος (μm) | Προστασία από τη διάβρωση | Επιλογές χρώματος | Κοινές εφαρμογές |
|---|---|---|---|---|---|
| Ηλεκτροστατική βαφή | Ηλεκτροστατικός ψεκασμός + σκλήρυνση φούρνου | 60–120 | ★★★★☆ | RAL / προσαρμοσμένο | Περιβλήματα, ερμάρια, σασί |
| Ανοδίωση (Τύπος II) | Ηλεκτροχημική οξείδωση | 5–25 | ★★★☆☆ | Διαφανές, Μαύρο, Χρυσό, προσαρμοσμένο | Περιβλήματα αλουμινίου, πάνελ |
| Σκληρή Ανοδίωση (Τύπος III) | Ανοδίωση υψηλού ρεύματος | 25–80 | ★★★★★ | Φυσικό, Μαύρο | Αεροδιαστημική, άμυνα, επιφάνειες φθοράς |
| Επίστρωση ψευδαργύρου | Ηλεκτρολυτική επιμετάλλωση | 5–25 | ★★★☆☆ | Διαυγές, κίτρινο χρωμικό | Συνδετήρες, βραχίονες, σύνδεσμοι |
| Ηλεκτρικό νικέλιο | Χημική εναπόθεση | 5–50 | ★★★★☆ | Φωτεινό ασημί | Εξαρτήματα ακριβείας, θωράκιση EMC |
| Παθητικοποίηση | Λουτρό οξέος (κιτρικό / νιτρικό) | — | ★★★★★ | Φυσικό SS | Ιατρικά ανταλλακτικά SS για τρόφιμα |
| Βούρτσισμα + Clear Coat | Λειαντικός ιμάντας + λάκα | 5–15 | ★★☆☆☆ | Φυσικό / σατινέ | Ηλεκτρονικά είδη ευρείας κατανάλωσης, διακοσμητικά πάνελ |
★ Οι αξιολογήσεις υποδεικνύουν σχετικό επίπεδο αντιδιαβρωτικής προστασίας υπό ισοδύναμες συνθήκες έκθεσης. Η πραγματική απόδοση εξαρτάται από το βασικό υλικό και το περιβάλλον λειτουργίας.
Μια δομημένη, τεκμηριωμένη ροή εργασίας διασφαλίζει ότι κάθε παραγγελία — από ένα πρωτότυπο έως την εκτέλεση 100,000 τεμαχίων — πληροί τις προδιαγραφές και παραδίδεται εγκαίρως.
Οι κατασκευαστικές μας δυνατότητες καλύπτουν ένα ευρύ φάσμα τομέων όπου η ακρίβεια διαστάσεων, η αξιοπιστία και η ποιότητα της επιφάνειας είναι αδιαπραγμάτευτες.
| Βιομηχανία | Σχετικά Πρότυπα | Τυπικοί τύποι προϊόντων |
|---|---|---|
| Ηλεκτρονικά / Τηλεπικοινωνίες | IPC-Α-600, RoHS, REACH | Πλαίσιο, ασπίδες EMC, περιβλήματα PCB, rack |
| Ιατροτεχνολογικά προϊόντα | ISO 13485, FDA 21 CFR | Περιβλήματα χειρουργικού εξοπλισμού, αποστειρωμένοι δίσκοι, πίνακες οργάνων |
| Αυτοκίνητο | IATF 16949, PPAP | Βραχίονες, ασπίδες θερμότητας, περιβλήματα μπαταριών, δομικά πλαίσια |
| Αεροδιαστημική | AS9100, NADCAP | Δομικά πάνελ, πόρτες πρόσβασης, αγωγοί, βραχίονες |
| Ενέργεια / Ισχύς | IEC 61439, UL 508A | Περιβλήματα ηλεκτρικών πινάκων, περιβλήματα μετατροπέων, διαχείριση καλωδίων |
