Η κατασκευή λαμαρίνας περιλαμβάνει την επεξεργασία μεταλλικών φύλλων μέσω τεχνικών όπως η κοπή με λέιζερ, η διάτμηση, η κάμψη, η σφράγιση και η συγκόλληση. Η ροή εργασίας περιλαμβάνει σχέδιο σχεδίασης, τυφλό, διαμόρφωση, συγκόλληση και επιφανειακή επεξεργασία. Χρησιμοποιείται ευρέως στις βιομηχανίες ηλεκτρικής ενέργειας, ημιαγωγών, χρηματοοικονομικού εξοπλισμού, ιατρικού, επικοινωνιών και μηχανολογικού εξοπλισμού, αποτελεί βασική τεχνολογία στη σύγχρονη κατασκευή για την επίτευξη ελαφρού βάρους και ακρίβειας. Η παραγωγή επιτυγχάνεται μέσω καλουπιών ή εξοπλισμού CNC για την κάλυψη διαφορετικών λειτουργικών και αισθητικών αναγκών.
Η εταιρεία διαθέτει μια πλήρη διαδικασία κατασκευής λαμαρίνας, από την είσοδο της πρώτης ύλης έως την παράδοση του τελικού προϊόντος—όλα πραγματοποιούνται εντός του εργοστασίου. Οι διαδικασίες περιλαμβάνουν κοπή με λέιζερ, κάμψη, σφράγιση, συγκόλληση, μηχανική κατεργασία, ηλεκτρολυτική επιμετάλλωση, βαφή πούδρας και ηλεκτρομηχανική συναρμολόγηση, διασφαλίζοντας την ποιότητα του προϊόντος και την αποτελεσματικότητα του κύκλου παραγωγής για βέλτιστη εξυπηρέτηση πελατών.
Κοπή με λέιζερ
Μηχανές διάτρησης NCT
Αυτόματη κάμψη
CNC Διάτρηση & Τρύπημα
Ρομποτική συγκόλληση
Επιφανειακή επιμετάλλωση
Ηλεκτροστατική βαφή
Επιθεώρηση ποιοτικού ελέγχου

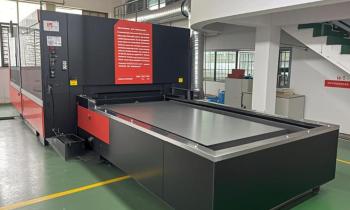

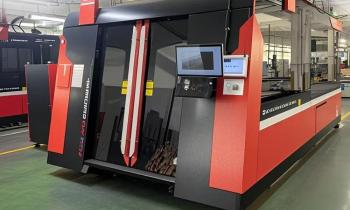

Μηχανές κοπής μεταλλικών φύλλων λέιζερ υψηλής ακρίβειας 3000W-12000W.
| Συσκευή | Προδιαγραφές |
| Μηχανές κοπής με λέιζερ ινών | 3000W—12000W |
| Χαράκτες λέιζερ ινών | 50 W |

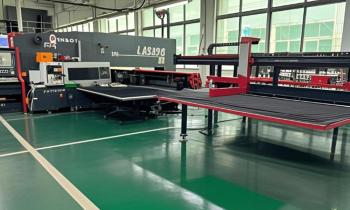

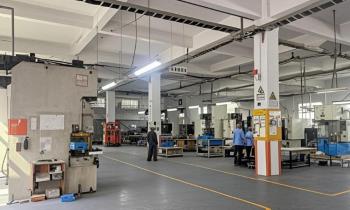

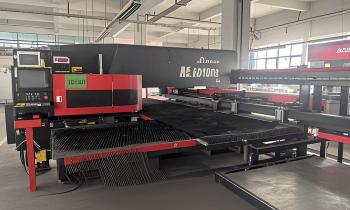

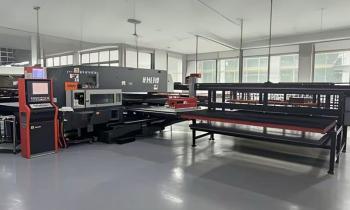

Οι πρέσες διάτρησης NCT υψηλής απόδοσης είναι ικανές να ολοκληρώνουν αποτελεσματικά εργασίες διάτρησης, τυφλού και σχεδίασης με υψηλή ακρίβεια και εξαιρετική ποιότητα επιφάνειας.
| Συσκευή | Προδιαγραφές |
| Πρέσες διάτρησης CNC | 1500mm*3000mm |
| Μηχανικές πρέσες διάτρησης | 45Τ—260Τ |

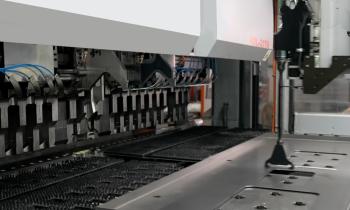

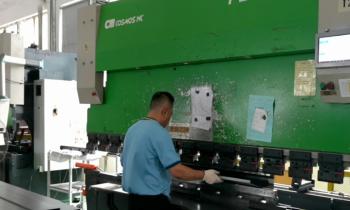

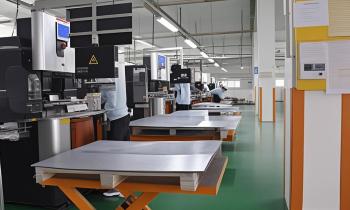

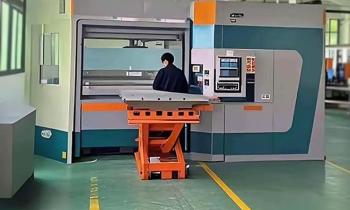

Οι αυτόματες μηχανές κάμψης Salvagnini εξασφαλίζουν πλήρως αυτοματοποιημένη, υψηλής ποιότητας και αποτελεσματική παραγωγή. Τα φρένα CNC 35T–250T παρέχουν άφθονη χωρητικότητα.
| Συσκευή | Προδιαγραφές |
| Σερβο Φρένα Πρέσας | Εισαγόμενα Auto Benders |
| Φρένα CNC | 35Τ—250Τ |

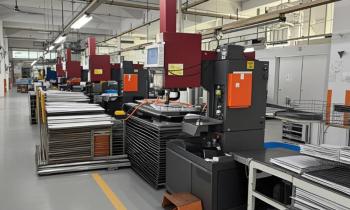

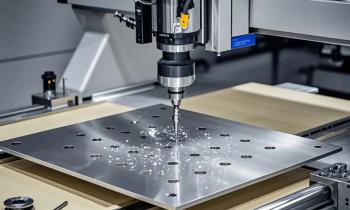

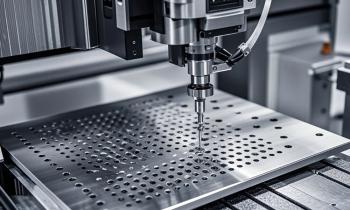

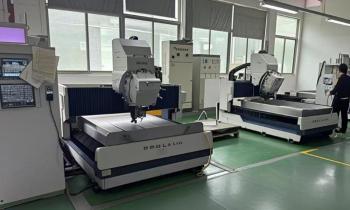

Τα κέντρα διάτρησης και τρυπήματος CNC προσφέρουν υψηλή ακρίβεια θέσης, αυτόματη αλλαγή εργαλείου, γρήγορη τοποθέτηση και υψηλή απόδοση. Οι μηχανές τρυπήματος παρέχουν υψηλή ακρίβεια νήματος και γρήγορη αυτόματη επεξεργασία, υποστηρίζοντας διάφορους τύπους νημάτων και υλικά για σταθερή ποιότητα συναρμολόγησης εξαρτημάτων.
| Συσκευή | Προδιαγραφές |
| Κέντρο διάτρησης, τρυπήματος και φρεζαρίσματος CNC | IDLE-1325 16Τ |
| Μηχανή πριτσίνωσης πρέσας | Μ2.5-Μ10 |

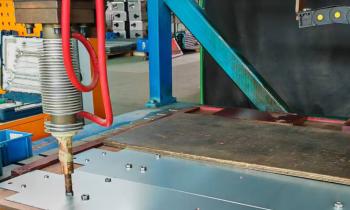

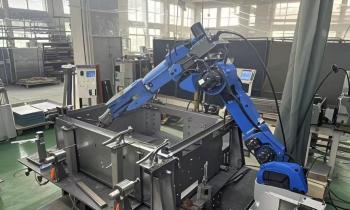

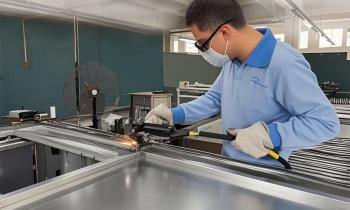

Η εταιρεία είναι εξοπλισμένη με ρομπότ συγκόλλησης για συγκόλληση με λέιζερ, συγκόλληση TIG, συγκόλληση προστασίας CO2 και συγκόλληση κράματος αλουμινίου.
| Συσκευή | Προδιαγραφές |
| Ρομπότ συγκόλλησης με λέιζερ | 3000W |
| Ρομπότ συγκόλλησης CO2 | 1800 χλστ*2300 χλστ |
| Αυτόματη μηχανή συγκόλλησης καρφιών | 1500mm*2500mm |
| Μηχανή στίλβωσης ραφών συγκόλλησης | 1800mm*2500mm |
| Επίπεδη μηχανή βουρτσίσματος | Π1000 χλστ |

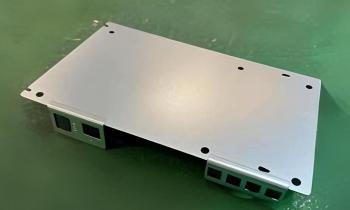

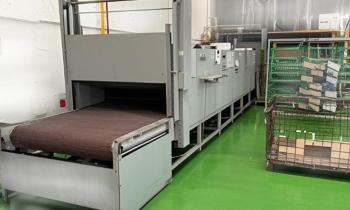

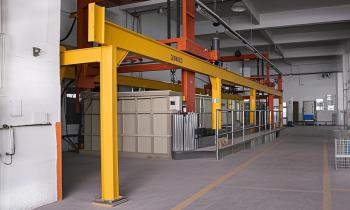

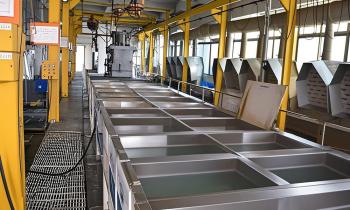

Οι πλήρως κλειστές, μη επανδρωμένες γραμμές αυτόματου γαλβανισμού είναι ικανές να παράγουν μπλε και λευκά φινιρίσματα ψευδαργύρου ανάλογα με τις ανάγκες του πελάτη, πληρώντας τα πρότυπα δοκιμής ψεκασμού αλατιού 96 έως 128 ωρών.
| Συσκευή | Προδιαγραφές |
| Γραμμή ηλεκτρολυτικής επιμετάλλωσης | 3000mm*750mm*1500mm*56000mm |
| Γραμμή καθαρισμού από ανοξείδωτο χάλυβα/αλουμίνιο | 2400mm*750mm*1500mm*46000mm |

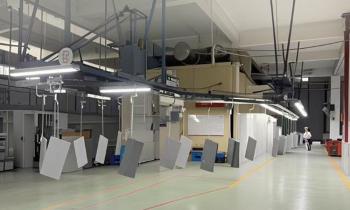

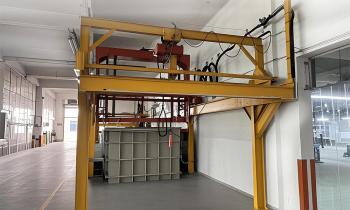

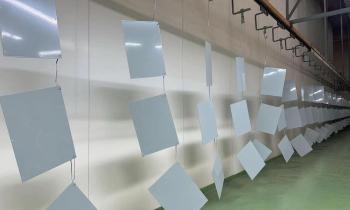

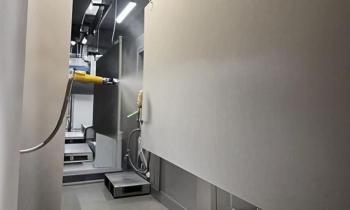

Υπάρχουν δύο γραμμές ηλεκτροστατικής βαφής και τρεις κάθετοι φούρνοι ωρίμανσης στο εργαστήριό μας. Έχουν προεπεξεργασία εμβάπτισης και τις διαδικασίες ολοκληρωμένου ψεκασμού, ξήρανσης και σκλήρυνσης. Είμαστε σε θέση να χειριστούμε μεγάλου μεγέθους επίστρωση προϊόντων με ομοιόμορφο και σταθερό φινίρισμα. Υποστηρίζουμε επίσης μεταξοτυπία και παοτυπία.
| Συσκευή | Προδιαγραφές |
| Γραμμή επίστρωσης | Π=900mm*200000mm |
| Γραμμή προεπεξεργασίας | Μέγεθος μονής υποδοχής: 1300 (H) * 2500 (L) * 3000 (D) · Συνολικά 21 κουλοχέρηδες |
| Κεραμική γραμμή επεξεργασίας μετατροπής | Μέγεθος μονής υποδοχής: 1300 (H) * 2300 (L) * 1700 (D) · Συνολικά 7 κουλοχέρηδες |
| Γραμμή εκτύπωσης μεταξοτυπίας/ταμπόν | 3500 χλστ*750 χλστ |
| Κάθετη γραμμή επίστρωσης | 6000mm*1500mm*2980mm |

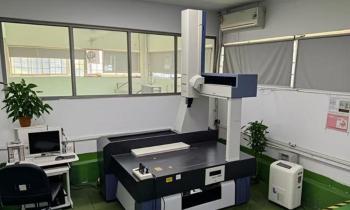

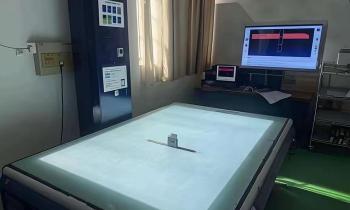

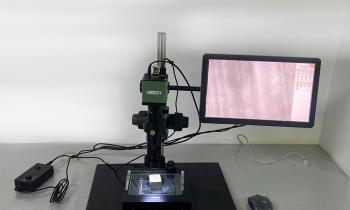

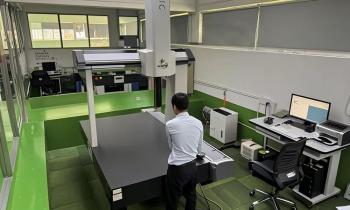

Ένα σύστημα ποιοτικού ελέγχου πλήρους διαδικασίας σε συνδυασμό με προηγμένα όργανα διασφαλίζει ότι τα προϊόντα πληρούν τις απαιτήσεις ποιότητας των πελατών. Τα εργαλεία ακριβείας περιλαμβάνουν CMM, αναλυτές ROHS, επιθεωρητές οπτικών διαστάσεων CCD και άλλες συσκευές.
| Συσκευή | Προδιαγραφές |
| Συστήματα CMM υψηλής ακρίβειας | E=(1.9+3L/1000)um |
| Συστήματα CMM | E=(2,9+4L/1000)um |
| Σύστημα επιθεώρησης όρασης λαμαρίνας ακριβείας (επίπεδο) | ±50um |
| Αναλυτές Στοιχείων | 1-10 σελ./λεπτό, RSD<5 |
| Αναλυτές ακτίνων Χ | 10-20ppm, RSD<10% |
| Δοκιμαστές εφελκυσμού | Ακρίβεια φόρτωσης±1% |
| Άλλα όργανα μέτρησης και δοκιμών | ..................... |
Το Jiafeng παρέχει ένα πλήρεςκατασκευή λαμαρίνας εξυπηρετούν– από την πρώτη ύλη έως το τελικό προϊόν – μέσα σε ένα ενιαίο εργοστάσιο πιστοποιημένο κατά ISO στο Zhejiang της Κίνας. Οι ενσωματωμένες δυνατότητές μας καλύπτουν κοπή με λέιζερ, κάμψη CNC, διάτρηση NCT, ρομποτική συγκόλληση, ηλεκτρολυτική επιμετάλλωση και βαφή πούδρας, δίνοντας στους παγκόσμιους πελάτες μια αξιόπιστη, ενιαία λύση για εξαρτήματα λαμαρίνας ακριβείας.
του Jiafengκατασκευή λαμαρίνας εξυπηρετούντροφοδοτείται από μια πλήρως ενσωματωμένη αλυσίδα διεργασιών. Κάθε στάδιο — από τον ψηφιακό σχεδιασμό έως τον τελικό ποιοτικό έλεγχο — εκτελείται εσωτερικά, εξαλείφοντας τις καθυστερήσεις παράδοσης και διασφαλίζοντας την ιχνηλασιμότητα. Εξερευνήστε τις συμπληρωματικές υπηρεσίες μας:Μηχανική ΑκριβείαςκαιΗλεκτρομηχανολογική Ολοκλήρωση.
| Στάδιο διαδικασίας | Τεχνολογία / Εξοπλισμός | Βασική προδιαγραφή | Χωρητικότητα |
|---|---|---|---|
| Κοπή με λέιζερ | Μηχανή κοπής με λέιζερ ινών | 3.000 W – 12.000 W | Έως 3.000 × φύλλο 1.500 mm |
| Χαρακτική με λέιζερ | Χαράκτης λέιζερ ινών | 50 W | Λεπτή σήμανση & χάραξη λογότυπου |
| Διάτρηση NCT | CNC Punch Press / Μηχανική πρέσα | 1.500 × 3.000 mm / 45 T – 260 T | Σύνθετο τυφλό & διαμόρφωση |
| Κάμψη CNC | Salvagnini Auto Bender + Φρένο CNC | 35 τόνοι – 250 τόνοι | Ακρίβεια κάμψης ±0,1 mm |
| CNC Διάτρηση & Τρύπημα | CNC Κέντρο διάτρησης / τρυπήματος / φρεζαρίσματος | IDLE-1325, 16 Τ | Νήματα M2.5 – M10 |
| Ρομποτική συγκόλληση | Ρομπότ συγκόλλησης με λέιζερ / CO₂ / TIG / καρφιά | Λέιζερ: 3.000 W; Κρεβάτι CO₂: 1.800 × 2.300 mm | Κράμα αλουμινίου & ανοξείδωτο |
| Επιφανειακή επιμετάλλωση | Πλήρως κλειστή γραμμή αυτόματου γαλβανισμού | 3.000 × 750 × 1.500 χλστ. Γραμμή 56.000 mm | Μπλε-λευκός ψευδάργυρος, ψεκασμός αλατιού 96–128 ωρών |
| Ηλεκτροστατική βαφή | Γραμμή διπλής επίστρωσης + Φούρνοι κάθετης σκλήρυνσης | Π = 900 mm × γραμμή 200.000 mm | Προεπεξεργασία εμβάπτισης. μεταξοτυπία |
| Επιθεώρηση ποιότητας | CMM, σύστημα όρασης CCD, αναλυτής ακτίνων Χ & ROHS | CMM: E = (1.9 + 3L/1,000) μm; Όραση: ±50 μm | 100 % εξερχόμενη επιθεώρηση |
Η κατανόηση του τι κάνει την κατασκευή λαμαρίνας μοναδική βοηθά τους πελάτες να επιλέξουν τη σωστή πορεία κατασκευής. Μαςκατασκευή λαμαρίνας εξυπηρετούναξιοποιεί τα ακόλουθα εγγενή πλεονεκτήματα της τεχνολογίας:
Το μέταλλο λεπτού διαμετρήματος προσφέρει δομική ακαμψία ενώ ελαχιστοποιεί το βάρος του εξαρτήματος — κρίσιμο για περιβλήματα, ντουλάπια και δομικά πλαίσια.
Οι διαδικασίες που βασίζονται σε CNC διατηρούν τη συνοχή των διαστάσεων σε χιλιάδες εξαρτήματα με ανοχές τόσο σφιχτές όσο ±0,05 mm.
Η κοπή, η διάτρηση και η κάμψη με λέιζερ μπορούν να πραγματοποιήσουν πολύπλοκες γεωμετρίες, εγκοπές και φλάντζες από ένα μόνο επίπεδο κενό.
Ο χάλυβας ψυχρής έλασης, ο ανοξείδωτος χάλυβας, το αλουμίνιο, ο χαλκός και ο γαλβανισμένος χάλυβας υποστηρίζονται στην τυπική ροή εργασίας μας.
Από πρωτότυπες σειρές 1–10 τεμαχίων έως παραγωγή μεγάλου όγκου 100.000+ ανταλλακτικών ανά μήνα — η χωρητικότητά μας προσαρμόζεται στις ανάγκες σας.
Η βαφή πούδρας, ο γαλβανισμός, η ανοδίωση, η παθητικοποίηση και η μεταξοτυπία ενισχύουν τόσο την αισθητική όσο και την αντοχή στη διάβρωση.
Η καθετοποιημένη παραγωγή σημαίνει ότι δεν υπάρχουν καθυστερήσεις τρίτων. Ο τυπικός χρόνος παράδοσης είναι 7-15 εργάσιμες ημέρες για τα περισσότερα έργα.
Το κόστος εργαλείων είναι χαμηλότερο από τη χύτευση ή τη σφυρηλάτηση. Οι εκπτώσεις όγκου ισχύουν πέραν των παραγγελιών 500 τεμαχίων, βελτιώνοντας τα οικονομικά της μονάδας σας.
Το εργοστάσιο της Jiafeng υποστηρίζει μια ολοκληρωμένη σειρά εργασιών διαμόρφωσης, σύνδεσης και φινιρίσματος. ΜαςΟμάδα OEM/ODMθα επιλέξει τον βέλτιστο συνδυασμό τεχνικής για το έργο σας.
| Τεχνική | Περιγραφή διαδικασίας | Τυπική εφαρμογή | Επιτεύξιμο πάχος |
|---|---|---|---|
| Κοπή με λέιζερ | Το λέιζερ ινών υψηλής ισχύος λιώνει και εκτοξεύει υλικό κατά μήκος μιας προγραμματισμένης διαδρομής με αμελητέο πλάτος εγκοπής | Επίπεδα κενά, περίπλοκα προφίλ, σχισμές, τρύπες | 0,5 – 25 mm (χάλυβας); 0,5 – 16 mm (Al) |
| Διάτρηση CNC (NCT) | Η πρέσα διάτρησης πυργίσκου σφραγίζει επαναλαμβανόμενα χαρακτηριστικά σε υψηλή ταχύτητα χρησιμοποιώντας εναλλάξιμα εργαλεία | Περσίδες, λόγχη και φόρμα, νοκ-άουτ, οπές στερέωσης | 0,5 – 6 χιλ. |
| CNC Κάμψη / Πρέσα φρένου | Τα εργαλεία V-die λυγίζουν το φύλλο σε ακριβείς γωνίες κάτω από προγραμματιζόμενη χωρητικότητα | Πάνελ περιβλήματος, βραχίονες, πλαίσια | 0,5 – 12 χλστ |
| Αυτόματη κάμψη (Salvagnini) | Η πλήρως αυτοματοποιημένη κυψέλη πολλαπλών στροφών διπλώνει πολύπλοκες γεωμετρίες κουτιού σε μία εγκατάσταση | Κελύφη ντουλαπιών μεγάλου όγκου, πλαίσιο | 0,5 – 3 χλστ |
| Σφράγιση | Οι προοδευτικές μήτρες ή οι μήτρες μεταφοράς κενές, σχηματίζουν και τρυπούν μέρη με ένα μόνο πάτημα | Βραχίονες μεγάλου όγκου, κλιπ, πλάκες ακροδεκτών | 0,3 – 6 χλστ |
| Συγκόλληση με λέιζερ | Η εστιασμένη δέσμη λέιζερ παράγει στενές ραφές χαμηλής παραμόρφωσης σε εξαρτήματα λεπτού διαμετρήματος | Ανοξείδωτα περιβλήματα, ιατρικά περιβλήματα | 0,3 – 6 χλστ |
| Συγκόλληση CO₂ / MIG | Ρομποτική συγκόλληση με τροφοδοσία σύρματος για δομικούς αρμούς που απαιτούν υψηλότερους ρυθμούς εναπόθεσης | Δομικά κουφώματα, ερμάρια από βαρύ χάλυβα | 1 – 20 χλστ. |
| Συγκόλληση TIG | Ηλεκτρόδιο βολφραμίου θωρακισμένο με αδρανές αέριο για καθαρές, χωρίς πορώδες συγκολλήσεις σε αλουμίνιο και ανοξείδωτο | Συγκροτήματα ακριβείας, εξοπλισμός για τρόφιμα | 0,5 – 10 χιλ. |
| Πριτσίνωμα Τύπου (ΠΕΜ) | Αυτοκουμπωτοί συνδετήρες (παξιμάδια, αποστάτες, καρφιά) που τοποθετούνται με δύναμη πίεσης | Τοποθέτηση PCB, συναρμολόγηση πάνελ | Μ2.5 – Μ10 |
| CNC Διάτρηση & Τρύπημα | Τα κέντρα κατεργασίας ανοίγουν τρύπες ακριβείας και κόβουν εσωτερικά ή εξωτερικά σπειρώματα | Κεφαλές με σπείρωμα, σχέδια οπών ακριβείας | Οποιοδήποτε επεξεργάσιμο μετρητή |
| Γυάλισμα ραφής συγκόλλησης | Το αυτοματοποιημένο βούρτσισμα και γυάλισμα αφαιρεί το πιτσίλισμα συγκόλλησης και αναμειγνύει το φινίρισμα της επιφάνειας | Περιβλήματα καλλυντικών, εξοπλισμός υγιεινής | Π ≤ 1.000 χλστ. |
Το μαςκατασκευή λαμαρίνας εξυπηρετούνδιεθνώς αναγνωρισμένα πρότυπα ανοχής. Ο παρακάτω πίνακας δείχνει τις τυπικές και ακριβείς δυνατότητές μας. Διατίθενται αυστηρότερες ανοχές — επικοινωνήστε μαζί μαςΟμάδα Μηχανικώνγια να συζητήσουμε τις συγκεκριμένες απαιτήσεις σας.
| Χαρακτηριστικό / Διάσταση | Τυπική ανοχή | Ανοχή ακριβείας | Τυπική αναφορά |
|---|---|---|---|
| Γραμμική διάσταση κοπής με λέιζερ | ± 0,20 χλστ | ± 0,05 χλστ | ISO 2768-μ |
| Διάμετρος διάτρητης οπής | ± 0,15 χλστ | ± 0,05 χλστ | ISO 2768-μ |
| Θέση οπής (από άκρη) | ± 0,20 χλστ | ± 0,10 χλστ | ISO 2768-μ |
| Γωνία κάμψης | ± 0,5° | ± 0,2° | DIN 6935 |
| Μήκος κάμψης (φλάντζα) | ± 0,30 χλστ | ± 0,10 χλστ | DIN 6935 |
| Επιπεδότητα | 0,5 χιλ / 300 χιλ | 0,2 χιλ. / 300 χιλ. | Το ISO 1101 |
| Πάχος φύλλου | Ανά πρότυπο υλικού (π.χ. EN 10051) | ± 0,05 mm (μετρητής ακριβείας) | EN 10051 / ASTM Α1008 |
| Σπείρωμα (με κτύπημα / PEM) | Κατηγορία 6H / 6g | Κατηγορία 5H / 5g | Το ISO 965-1 |
| Ακρίβεια επιθεώρησης CMM | E = (2,9 + 4L/1.000) μm | E = (1,9 + 3L/1.000) μm | Το ISO 10360-2 |
| Επιθεώρηση όρασης CCD | ± 50 μm (επίπεδα χαρακτηριστικά) | Εσωτερικό πρότυπο | |
Η Jiafeng διαθέτει και επεξεργάζεται ένα ευρύ φάσμα μεταλλικών υλικών. Όλα τα εισερχόμενα υλικά επαληθεύονται από τους αναλυτές ROHS και ακτίνων Χ πριν ξεκινήσει η παραγωγή. Χρειάζεστε ένα μη εισηγμένο κράμα; Μιλήστε με τουςΟμάδα OEM/ODM.
| Κατηγορία υλικού | Κοινοί βαθμοί | Εύρος πάχους | Τυπικές εφαρμογές | Σημειώσεις |
|---|---|---|---|---|
| Χάλυβας ψυχρής έλασης (CRS) | SPCC / DC01 / 1008 | 0,5 – 6,0 χλστ. | Περιβλήματα, ερμάρια, βραχίονες | Εξαιρετική μορφοποίηση. απαιτεί επίστρωση |
| Χάλυβας θερμής έλασης (HRS) | SPHC / S235 / Α36 | 1,5 – 20 χλστ | Δομικά κουφώματα, βάσεις βαρέως τύπου | Επιφάνεια κλίμακας; χαμηλότερο κόστος για παχύ μετρητή |
| Γαλβανισμένος χάλυβας (GI / EG) | SGCC / DX51Δ | 0,5 – 3,0 χλστ | Περιβλήματα εξωτερικού χώρου, πάνελ HVAC | Προεπικαλυμμένο; ανώτερη αντοχή στη διάβρωση |
| Ανοξείδωτο ατσάλι | 304 / 316 / 316 λίτρα / 430 | 0,5 – 12 χλστ | Ιατρικός εξοπλισμός, εξοπλισμός τροφίμων, ημιαγωγών | Δεν απαιτείται επιφανειακή επεξεργασία. υγιεινός |
| Κράμα αλουμινίου | 5052 / 6061 / 6063 / 3003 | 0,5 – 10 χιλ. | Ελαφριά περιβλήματα, ψύκτρες | Συμβατό με ανοδίωση. εξαιρετική μηχανική ικανότητα |
| Χαλκός & Ορείχαλκος | C11000 / C26000 / H62 | 0,5 – 5,0 χλστ | Ζυγοί, ηλεκτρικές επαφές, διακοσμητικά μέρη | Υψηλή αγωγιμότητα; Διατίθεται επιλεκτική επιμετάλλωση |
| Ηλεκτρολυτικός ψευδάργυρος χάλυβας | SECC | 0,5 – 3,0 χλστ | Περίβλημα IT, rack διακομιστών | Καλή αυτοδιαβρωτική προστασία. Φιλικό προς την ESD |
| Χάλυβας ελατηρίου | 65Mn / ΣΚ5 | 0,3 – 3,0 χλστ. | Κλιπ, ελατήρια, στοιχεία συγκράτησης | Διαθέσιμη θερμική επεξεργασία μετά τη διαμόρφωση |
Η επιφανειακή επεξεργασία είναι το τελευταίο βήμα στηνκατασκευή λαμαρίνας εξυπηρετούναγωγός και παίζει καθοριστικό ρόλο στην αισθητική του προϊόντος, την απόδοση διάβρωσης και τη λειτουργική ζωή. Όλες οι θεραπείες είναι διαθέσιμες στο κατάλυμα. Μάθετε περισσότερα για τοπλήρεις δυνατότητες διαδικασίας.
| Θεραπεία | Διαδικασία | Απόδοση ψεκασμού αλατιού | Εφαρμοστέο υλικό | Επιλογές χρώματος / φινιρίσματος |
|---|---|---|---|---|
| Ηλεκτρολυτική επιμετάλλωση ψευδαργύρουΕσωτερικά | Πλήρως αυτοματοποιημένη γραμμή γαλβανισμού. εμβάπτιση εναπόθεσης ψευδαργύρου με παθητικοποίηση μπλε ή κίτρινου χρωμικού | 96 – 128 ώρες (ουδέτερος ψεκασμός αλατιού, ISO 9227) | Χάλυβας, σίδηρος | Μπλε-λευκός ψευδάργυρος, κίτρινος ιριδίζων |
| Ηλεκτροστατική βαφήΕσωτερικά | Ηλεκτροστατικός ψεκασμός + φούρνος ωρίμανσης. προεπεξεργασμένο με φωσφοροποίηση εμβάπτισης (γραμμή 21 σχισμών) | 500 – 1.000 ώρες (μετά τη φωσφοροποίηση) | Χάλυβας, αλουμίνιο, γαλβανισμένο | Οποιοδήποτε χρώμα RAL. Ματ / Γυαλιστερό / Σαγρέ |
| Κεραμική επίστρωση μετατροπήςΕσωτερικά | Επεξεργασία μετατροπής νανοκεραμικών χωρίς χρώμιο. Αποκλειστική γραμμή 7 θέσεων | 300 – 600 ώρες | Αλουμίνιο, χάλυβας | Διαυγής / ελαφρά ιριδίζουσα απόχρωση |
| Παθητικοποίηση | Το λουτρό οξέος αφαιρεί τον ελεύθερο σίδηρο. σχηματίζει στρώμα οξειδίου του χρωμίου | 200 + ώρες (με βάση ανοξείδωτη) | Ανοξείδωτο ατσάλι | Φυσικό (φωτεινό) ανοξείδωτο |
| Ανοδίωση (εξωτερική ανάθεση) | Η ηλεκτροχημική οξείδωση αναπτύσσει στρώμα Al₂O₃. σκληρή ανοδίωση τύπου II ή τύπου III | Τύπος III: 336 + h | Κράματα αλουμινίου | Διαφανές, μαύρο, έγχρωμο (βαφή) |
| Βούρτσισμα / ΓυάλισμαΕσωτερικά | Αυτοματοποιημένη στίλβωση ραφής συγκόλλησης + επίπεδη μηχανή βουρτσίσματος. Χωρητικότητα W 1.000 mm | N/A (καλλυντικά) | Ανοξείδωτο, αλουμίνιο | Γραμμή μαλλιών (Νο. 4), καθρέφτης (Νο. 8) |
| Μεταξοτυπία & ΤαμπόνΕσωτερικά | Εκτύπωση οθόνης ή ταμπόν σε επικαλυμμένες επιφάνειες. Μελάνια πολυμερισμού με υπεριώδη ακτινοβολία | N/A (διακοσμητικό) | Οποιαδήποτε προεπικαλυμμένη επιφάνεια | Προσαρμοσμένα λογότυπα, σειριακοί αριθμοί, προειδοποιητικές ετικέτες |
| Σήμανση με λέιζερΕσωτερικά | Το λέιζερ ινών 50 W χαράζει μόνιμα σημάδια χωρίς αναλώσιμα | N/A (μόνιμη σήμανση) | Όλα τα μέταλλα | Σκούρο σημάδι ανόπτησης ή φωτεινό σημάδι αντίθεσης |
του Jiafengκατασκευή λαμαρίνας εξυπηρετούνπαράγει μια μεγάλη ποικιλία εξαρτημάτων και συγκροτημάτων. Εξερευνήστε τοΛύσεις OEM/ODMγια υποστήριξη προσαρμοσμένου σχεδιασμού σε οποιονδήποτε από αυτούς τους τύπους προϊόντων.
| Τύπος προϊόντος | Περιγραφή | Βασικές διαδικασίες που χρησιμοποιούνται | Τυπικές βιομηχανίες |
|---|---|---|---|
| Ηλεκτρικά Περιβλήματα & Πίνακες Ελέγχου | Περιβλήματα από λαμαρίνα με βαθμολογία IP για συσκευές διανομής, PLC και εξοπλισμό διανομής ισχύος | Κοπή με λέιζερ, κάμψη, συγκόλληση, βαφή πούδρας | Ισχύς, βιομηχανικός αυτοματισμός |
| Rack διακομιστή & δικτύου | Στάνταρ rack EIA 19 ιντσών, κενά πλαισίου και πίνακες διαχείρισης καλωδίων | Διάτρηση, κάμψη, επίστρωση ψευδαργύρου NCT | Τηλεπικοινωνίες, κέντρο δεδομένων |
| Περιβλήματα ιατρικών συσκευών | Υγιεινά περιβλήματα χαμηλών σωματιδίων για διαγνωστική απεικόνιση, αντλίες έγχυσης και εργαστηριακά όργανα | Κοπή με λέιζερ, συγκόλληση TIG, παθητικοποίηση, μεταξοτυπία | Ιατρική & υγειονομική περίθαλψη |
| Ανταλλακτικά εξοπλισμού ημιαγωγών | Βραχίονες, πλαίσια και ασπίδες υψηλής επιπεδότητας, εξαιρετικά καθαροί για συστήματα χειρισμού γκοφρέτας | Κοπή με λέιζερ, διάτρηση CNC, παθητικοποίηση / ανοδίωση | Κατασκευή ημιαγωγών |
| Κατασκευές Μηχανημάτων Αυτόματης Πώλησης | Εξωτερικά κελύφη, εσωτερικά πλαίσια, πάνελ θυρών και δίσκοι προϊόντων για εξοπλισμό αυτόματης πώλησης λιανικής πώλησης | Διάτρηση, κάμψη, ρομποτική συγκόλληση, ηλεκτροστατική βαφή | Λιανικό εμπόριο, τρόφιμα και ποτά |
| Ντουλάπια Χρηματοοικονομικού Εξοπλισμού | Ασφαλή, ανθεκτικά στην παραβίαση περιβλήματα για ΑΤΜ, ανακυκλωτές μετρητών και μετρητές συναλλάγματος | Κοπή με λέιζερ, σφράγιση, συγκόλληση, βαφή πούδρας | Τραπεζικές υπηρεσίες & fintech |
| Δομικά Πλαίσια & Βραχίονες | Συγκολλημένα υποσυστήματα για βάσεις μηχανών, βραχίονες στήριξης και πλαίσια εξοπλισμού | Συγκόλληση CO₂ / MIG, διάτρηση CNC, ηλεκτροστατική βαφή | Γενικά μηχανήματα, ρομποτική |
| Προσαρμοσμένα εξαρτήματα OEM / ODM | Εξαρτήματα από λαμαρίνα σύμφωνα με τις προδιαγραφές με υποστήριξη DFM από το κέντρο Ε&Α μας | Όλες οι διαθέσιμες διαδικασίες | Όλοι οι κλάδοι |
Η λαμαρίνα παραμένει η ραχοκοκαλιά των σύγχρονων βιομηχανικών προϊόντων σε κάθε τομέα. του Jiafengκατασκευή λαμαρίνας εξυπηρετούνυποστηρίζει πελάτες παγκοσμίως — από το Zhejiang έως τη Βόρεια Αμερική, την Ευρώπη και τη Νοτιοανατολική Ασία. Μαςπιστοποιημένο σύστημα ποιότηταςπληροί τις αυστηρότερες απαιτήσεις του κλάδου.
| Βιομηχανία | Αντιπροσωπευτικά Προϊόντα | Κρίσιμες απαιτήσεις | Το πλεονέκτημα του Jiafeng |
|---|---|---|---|
| Ισχύς & Ενέργεια | Ερμάρια ηλεκτρικών πινάκων, περιβλήματα μετασχηματιστών, περιβλήματα ζυγών, πλαίσια μονάδων μπαταριών | Προστασία εισόδου IP54+, αντίσταση τόξου-φλας, συμμόρφωση UL/CE | Επίστρωση ψευδαργύρου 96–128 h + βαφή πούδρας. Επιλογή υλικού συμβατού με IEC |
| Ιατρική & Υγειονομική περίθαλψη | Κελύφη διαγνωστικής απεικόνισης, δίσκοι χειρουργικών εργαλείων, περιβλήματα αντλιών έγχυσης | Εξαιρετικά καθαρές επιφάνειες, ακρίβεια διαστάσεων, βιοσυμβατότητα | Παθητικοποιημένο ανοξείδωτο, συγκόλληση με λέιζερ, επιθεώρηση CMM 100 % |
| Τηλεπικοινωνίες & Δικτύωση | Στέγαστρα σταθμών βάσης, περίβλημα διακομιστή, περιβλήματα rack 19 ιντσών, βάσεις κεραίας | Θωράκιση EMI/RFI, αντοχή στη διάβρωση, ακριβή σχέδια οπών | Διάτρηση NCT, υλικό SECC, εσωτερική επίστρωση ψευδαργύρου |
| Ημιαγωγός | Πλαίσια χειρισμού πλακιδίων, πάνελ καθαρού χώρου, εξαρτήματα κλιβάνου διάχυσης, καλύμματα θαλάμων κενού | Έλεγχος σωματιδίων, εξαιρετικά επίπεδες επιφάνειες, ανοξείδωτα ή Al υλικά | Κοπή με λέιζερ ακριβείας, επαλήθευση CMM, παθητικοποίηση / σκληρή ανοδίωση |
| Βιομηχανικός αυτοματισμός | Προστασία κυψελών ρομπότ, ντουλάπια PLC, περιβλήματα σερβοκινητήρα, πλαίσια μεταφοράς | Δομική ακαμψία, γρήγορη παράδοση, αρθρωτός σχεδιασμός | Αυτόματη κάμψη Salvagnini, ρομποτική συγκόλληση, χρόνος παράδοσης 7–15 ημερών |
| Χρηματοοικονομικός Εξοπλισμός | Εξωτερικά κελύφη ATM, μονάδες ανακύκλωσης μετρητών, πλαίσια περιπτέρων αυτοεξυπηρέτησης | Στοιχεία παραβίασης, αισθητικό φινίρισμα, αυστηρός έλεγχος διαστάσεων | Διάτρηση ακριβείας, βαφή πούδρας με μεταξοτυπία, επιθεώρηση CMM |
| Λιανικό εμπόριο & Αυτόματοι Πωλητές | Κελύφη αυτόματων πωλητών, πλαίσια θυρών βιτρίνας ψυγείων, περιβλήματα τερματικών POS | Γυαλιστερό καλλυντικό φινίρισμα, αντοχή στη διάβρωση | Γραμμές διπλής επίστρωσης, αντιστοίχιση χρωμάτων RAL, εκτύπωση ταμπόν |
| Νέα Ενέργεια & EV | Περιβλήματα σταθμών φόρτισης EV, πλαίσια μπαταριών, περιβλήματα ηλιακών μετατροπέων | Καιρικές συνθήκες εξωτερικού χώρου, IP65+, θερμική διαχείριση | Κεραμική μετατροπή + ηλεκτροστατική βαφή, προφίλ αλουμινίου |
| Δυνατότητα | Πρότυπο Jiafeng | Όφελος για τον πελάτη |
|---|---|---|
| Παραγωγή μίας στάσης | Πρώτη ύλη → τελικό προϊόν σε ένα εργοστάσιο | Χωρίς καθυστερήσεις παράδοσης. ενιαίο σημείο λογοδοσίας |
| Εύρος ισχύος λέιζερ | Λέιζερ ινών 3.000 W – 12.000 W | Επεξεργάζεται λεπτό φύλλο σε πλάκα 25 mm χωρίς εξωτερική ανάθεση |
| Ανοχή διαστάσεων | Τυπικό ±0,20 mm; ακρίβεια ±0,05 mm | Ταιριάζει σε απαιτητικές απαιτήσεις συναρμολόγησης για πρώτη φορά |
| Απόδοση ψεκασμού αλατιού | Έως και 128 ώρες ουδέτερος ψεκασμός αλατιού (επίστρωση ψευδαργύρου) | Ανθεκτικότητα σε εξωτερικούς χώρους και στο θαλάσσιο περιβάλλον |
| Χρόνος προπορευόμενου | 7–15 εργάσιμες ημέρες (κανονική)· Διαθέσιμο Expedite | Ταχύτερος χρόνος διάθεσης στην αγορά έναντι μοντέλων πολλαπλών προμηθευτών |
| Κάλυψη ρομπότ συγκόλλησης | Laser, CO₂, TIG, ρομπότ συγκόλλησης καρφιών σε έναν όροφο | Σωστή διαδικασία για κάθε τύπο υλικού και αρμού |
| Κάλυψη επιθεώρησης | CMM + όραση CCD + ακτίνες Χ + ROHS + ελεγκτής εφελκυσμού | Πλήρης ιχνηλασιμότητα. εξερχόμενη ποιότητα μηδενικού ελαττώματος |
| Υποστήριξη OEM / ODM | Εσωτερικό κέντρο Ε&Α + ανασκόπηση DFM | Η υπηρεσία σχεδιασμού έως παραγωγής μειώνει τα γενικά έξοδα μηχανικής σας |
Τι εξυπηρετεί η κατασκευή λαμαρίνας;
Η υπηρεσία κατασκευής λαμαρίνας αναφέρεται στην υπηρεσία από άκρο σε άκρο σχεδιασμού, κοπής, διαμόρφωσης, σύνδεσης και φινιρίσματος εξαρτημάτων μεταλλικής λαμαρίνας σύμφωνα με τις προδιαγραφές του πελάτη. Το σερβίρισμα της Jiafeng καλύπτει κοπή με λέιζερ, κάμψη CNC, σφράγιση, συγκόλληση, ηλεκτρολυτική επιμετάλλωση, βαφή πούδρας και ποιοτικό έλεγχο — όλα κάτω από μια στέγη.
Ποια υλικά μπορεί να επεξεργαστεί το Jiafeng;
Επεξεργαζόμαστε χάλυβα ψυχρής έλασης, χάλυβα θερμής έλασης, γαλβανισμένο χάλυβα (GI/EG/SECC), ανοξείδωτο χάλυβα (304, 316, 430), κράματα αλουμινίου (5052, 6061, 6063), χαλκό, ορείχαλκο και χάλυβα ελατηρίου. Το πάχος κυμαίνεται από 0,3 mm έως 20 mm ανάλογα με το υλικό και τη διαδικασία.Επικοινωνήστε μαζί μαςγια κράματα που δεν περιλαμβάνονται στον κατάλογο.
Τι ανοχές μπορείτε να κρατήσετε στα μέρη από λαμαρίνα;
Η τυπική ανοχή για διαστάσεις κοπής με λέιζερ είναι ±0,20 mm (ISO 2768-m). Η βαθμίδα ακριβείας μας επιτυγχάνει ±0,05 mm σε κρίσιμα χαρακτηριστικά, επαληθευμένα από CMM με ακρίβεια E = (1,9 + 3L/1.000) μm. Οι γωνίες κάμψης διατηρούνται με ακρίβεια ±0,5° standard / ±0,2°.
Υποστηρίζετε παραγγελίες μικρών παρτίδων ή πρωτοτύπων;
Ναί. Οι διαδικασίες μας που βασίζονται σε CNC δεν απαιτούν σκληρά εργαλεία για κοπή και κάμψη με λέιζερ, καθιστώντας τα μεμονωμένα πρωτότυπα οικονομικά αποδοτικά. Δεχόμαστε παραγγελίες από 1 τεμάχιο και πάνω, με τιμολόγηση όγκου για 500+ τεμάχια. ΜαςΟμάδα OEM/ODMμπορεί επίσης να βοηθήσει με τον έλεγχο του DFM προτού δεσμευτείτε για την παραγωγή.
Τι επιφανειακές επεξεργασίες προσφέρετε εσωτερικά;
Οι εσωτερικές επεξεργασίες περιλαμβάνουν ηλεκτρολυτική επιμετάλλωση ψευδαργύρου (μπλε-λευκό, ψεκασμός αλατιού 96–128 ωρών), βαφή πούδρας (οποιοδήποτε χρώμα RAL, 500–1.000 ώρες), επίστρωση κεραμικής μετατροπής, στίλβωση ραφής συγκόλλησης, σήμανση λέιζερ και μεταξοτυπία / εκτύπωση μαξιλαριού. Η ανοδίωση και η σκληρή επιχρωμίωση είναι διαθέσιμες μέσω του ελεγμένου δικτύου συνεργατών μας.
Πόσο χρόνο διαρκεί η κατασκευή λαμαρίνας;
Ο τυπικός χρόνος παράδοσης είναι 7–15 εργάσιμες ημέρες από την έγκριση του σχεδίου έως την αποστολή. Διατίθενται ταχείες υπηρεσίες για επείγοντα έργα. Όλη η παραγωγή, η επιφανειακή επεξεργασία και η ποιοτική επιθεώρηση πραγματοποιούνται εσωτερικά για την αποφυγή καθυστερήσεων προγραμματισμού τρίτων.Ζητήστε προσφοράμε το χρονοδιάγραμμά σας για μια ακριβή δέσμευση.
Ποιους κλάδους εξυπηρετεί η Jiafeng;
Η κατασκευή λαμαρίνας της Jiafeng καλύπτει την ενέργεια και την ενέργεια, την ιατρική και την υγειονομική περίθαλψη, τις τηλεπικοινωνίες και τη δικτύωση, τον εξοπλισμό ημιαγωγών, τον βιομηχανικό αυτοματισμό, τον χρηματοοικονομικό εξοπλισμό, τις λιανικές πωλήσεις και τη νέα ενέργεια / EV. ΜαςΕταίροι συνεργασίαςπεριλαμβάνουν κορυφαίες παγκόσμιες μάρκες σε αυτούς τους τομείς.
Είναι πιστοποιημένο το Jiafeng και πώς μπορώ να επαληθεύσω την ποιότητα;
Η Jiafeng κατέχει σχετικές πιστοποιήσεις κατασκευής. Το σύστημα ποιότητας μας περιλαμβάνει επαλήθευση εισερχόμενου υλικού (ROHS και αναλυτές ακτίνων Χ), επιθεώρηση όρασης CCD κατά τη διαδικασία, τελική μέτρηση CMM, δοκιμή εφελκυσμού και επαλήθευση θαλάμου ψεκασμού αλατιού. Με κάθε αποστολή παρέχονται πιστοποιητικά και εκθέσεις επιθεώρησης. Δείτε τοΠιστοποιήσεις.
